AUTEL EV DIAGBOX - Diagnostika elektrických vozidel

Name: AUTEL EV DIAGBOX - Diagnostika elektrických vozidel
Brand: AUTEL
SKU: EVDIAGBOX
Price: 39657 CZK
Availability: OutOfStock

očekáváme naskladnění

Výrobce: AUTEL

Kód produktu

EVDIAGBOX

39 657 Kč

Cena bez DPH : 32 774 Kč

Tento produkt není momentálně k dispozici

Nastavit sledování produktu

Zjistit dostupnost

Sdílet produkt

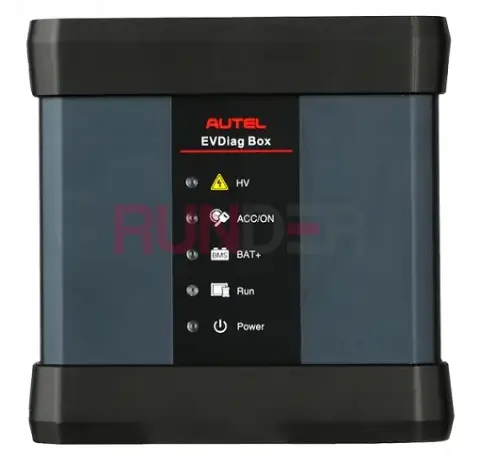

AUTEL EV DIAGBOX je specializovaný modul pro diagnostiku elektrických a hybridních vozidel, který z běžného diagnostického tabletu MaxiSys Ultra / MS919 / MS909 udělá profesionální EV tester pro vysokonapěťové systémy. Umožňuje detailní analýzu trakčního akumulátoru, vysokonapěťové instalace, invertorů a dalších EV komponentů včetně zobrazení SOC/SOH, napětí, proudů a teplot. Je ideální pro servisy, které chtějí být připraveny na rostoucí podíl EV, PHEV a HEV vozidel.

Technické údaje

Typ zařízení: modul / přídavný box pro diagnostiku EV (EV, PHEV, HEV + podpora i spalovacích vozidel)
Určeno pro: diagnostické tablety Autel MaxiSys Ultra, MaxiSys Ultra ADAS, MaxiSys MS919, MaxiSys MS909
Komunikace: spolupracuje s rozhraním MaxiFlash VCI nebo VCMI (dle použítého tabletu)
Funkce vysokonapěťové diagnostiky:
- HV System Diagnostics – kompletní diagnostika vysokonapěťové soustavy
- čtení a mazání DTC (chybové kódy)
- zobrazení live dat (napětí, proudy, teploty, stavy relé, moduly)
Battery Pack Test:
- SOC (State of Charge) – stav nabití
- SOH (State of Health) – zdravotní stav baterie
- celkové napětí a proud
- napětí jednotlivých modulů / sekcí
- teploty v bateriovém packu
Způsoby testování baterie:
- přes OBD
- přímé měření bateriového packu pomocí speciálních kabelů a adaptérů
Podpora značek: široké pokrytí evropských, asijských a amerických EV/PHEV/HEV (např. Tesla, BMW, Audi, VW, BYD, Honda, Toyota, Lexus a další – dle SW pokrytí tabletu)

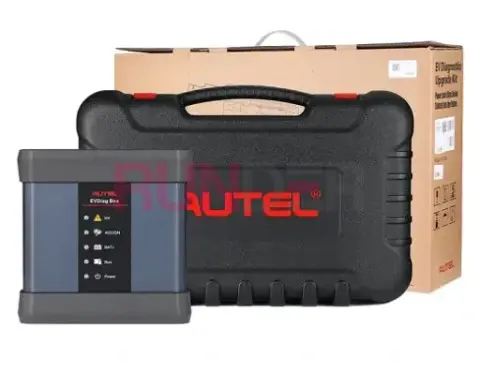

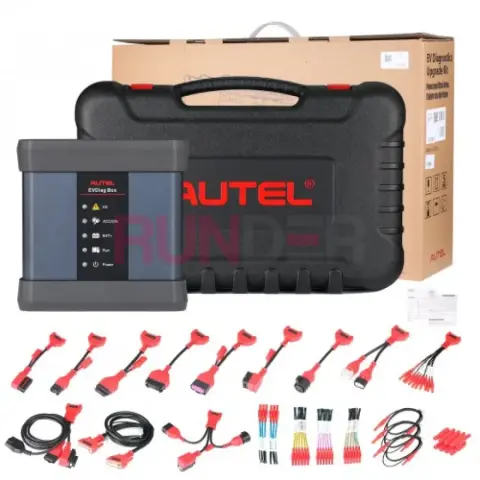

Obsah setu (typicky):
- modul Autel EV DiagBox
- sada adaptérů pro EV bateriové konektory
- hlavní diagnostický kabel a přípojné kabely
- breakout lead kabely, prodlužovací vodiče, banánkové konektory

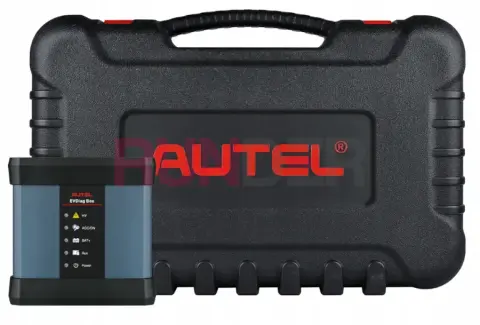

- přepravní kufřík s přihrádkami
- software / licenční vybavení pro EV funkce (vázané na tablet)

Výhody

Kompletní diagnostika vysokonapěťové soustavy – rychlá analýza HV instalace EV, PHEV, HEV včetně chybových kódů, parametrů a stavu komponent.
Detailní analýza trakčního akumulátoru – zobrazení SOC, SOH, napětí, proudy, teploty a modulová napětí, ideální pro posouzení skutečného stavu baterie.
Bezpečné testování bateriového packu – možnost diagnostiky přes OBD i přímým připojením na pack s jasným grafickým návodem připojení a schématy konektorů.
Schémata vysokonapěťové instalace – přehledné block diagramy HV systému, rozložení komponent a konektorů, krokové instrukce pro rozpojení a měření.
Podpora moderních EV značek – vhodné pro dílny, které chtějí servisovat novou generaci EV/PHEV/HEV vozidel různých značek.
Rozšíření existujícího Autel systému – pokud už máš MaxiSys Ultra / MS919 / MS909, stačí přidat EV DIAGBOX namísto nákupu zcela nového EV testera.
Cloudová správa dat (přes tablet) – možnost ukládat reporty, záznamy měření a historii vozidel pro sledování vývoje stavu baterie.

Použití a kompatibilita

Profesionální autoservisy, EV specializované dílny a diagnostická centra, která chtějí nabízet služby pro elektrická a hybridní vozidla.
Provozy zaměřené na kontrolu stavu trakčních baterií – prodej ojetých EV, flotilové firmy, leasingové společnosti.
Servisy, které už používají Autel MaxiSys Ultra / MS919 / MS909 a chtějí rozšířit schopnosti o pokročilou EV diagnostiku.
Vhodné pro diagnostiku EV, PHEV, HEV i spalovacích vozidel v rámci HV systémů a souvisejících komponent (tam, kde je to podpořeno softwarem).

Návod k použití

Příprava zařízení:
- Ujisti se, že máš kompatibilní diagnostický tablet Autel MaxiSys Ultra / MS919 / MS909 s aktivní licencí.
- Zaregistruj a aktivuj EV DiagBox dle pokynů Autel (zadání S/N v tabletu, aktualizace softwaru).
Příprava vozidla:
- Vozidlo postav na bezpečné místo, zajisti proti pohybu.
- Dodrž všechny bezpečnostní pokyny výrobce vozidla při práci s vysokým napětím.
Připojení k vozidlu:
- Připoj EV DiagBox a příslušné adaptéry k vozidlu (OBD nebo připojení na bateriový pack dle návodu).
- Propoj EV DiagBox s tabletem přes rozhraní MaxiFlash VCI / VCMI.
Diagnostika:
- V tabletu zvol vozidlo, spusť HV System Diagnostics nebo Battery Pack Test.
- Sleduj zobrazené hodnoty SOC, SOH, napětí, proudy, teploty a chybové kódy.
- Využij dostupné schémata a krokové návody při odpojování nebo měření bateriových modulů.
Report:
- Ulož výsledky testů, vytvoř report pro zákazníka (stav baterie, zjištěné chyby, doporučené kroky) a archivuj je v systému.

Bezpečnostní pokyny

Práce s vysokonapěťovými systémy EV je nebezpečná a musí ji provádět vyškolený personál.
Vždy používej certifikované HV ochranné pomůcky (rukavice, obuv, brýle, izolační nástroje) a dodržuj postupy výrobce vozidla.
Před jakýmkoli zásahem do HV systému se ujisti, že je systém vypnutý, odpojený a bezpečně zajištěný (lock-out/tag-out dle interních pravidel servisu).
Nemanipuluj s otevřeným bateriovým packem bez patřičného školení – hrozí úraz elektrickým proudem nebo požár.
Zařízení chraň před vlhkostí, extrémními teplotami a mechanickým poškozením; používej pouze originální kabely a adaptéry.

Upozornění

Upozorňujeme, že uvedená produktová fotografie je pouze ilustrační.

AUTEL EV DIAGBOX – Diagnostika elektrických vozidel je specializovaný EV modul pro tablety MaxiSys Ultra / MS919 / MS909, který přináší pokročilou diagnostiku vysokonapěťových systémů, detailní Battery Pack Test se zobrazením SOC/SOH, napětí, proudů a teplot, využívá bezpečné připojení přes adaptéry a schémata a představuje profesionální řešení pro servisy, které chtějí naplno servisovat moderní elektrická a hybridní vozidla.
