AMIO LED-GRAF 3D je univerzální a spolehlivý parkovací asistent určený pro řidiče, kteří chtějí bezpečné a přesné couvání bez komplikací. Systém obsahuje centrální jednotku, LED-GRAF 3D displej, 4 černé vnítřní senzory (ø 16,5 mm), kompletní kabeláž a montážní příslušenství — vše připraveno pro rychlou instalaci. Detekce překážek probíhá ultrazvukem a varování probíhá graficky, číselně a zvukovo.

Vlastnosti produktu

• Automatické spuštění při zařazení zpátečky (zadní senzory).

• Přední senzory aktivované sešlápnutím brzdy (brzdové světlo) — po uvolnění brzdy zůstanou aktivní 15 sekund; systém reaguje při překážce do 80 cm při přední aktivaci.

• Detekce překážek zobrazena graficky (LED-GRAF 3D), číselně (vzdálenost) a doplněna akustickým signálem přes zabudovaný reproduktor.

• Libovolné rozmístění senzorů — možné použít vpředu nebo vzadu (flexibilní řešení dle potřeby vozidla).

• Součásti balení: centrála, displej, 4 × senzory ø 16,5 mm, kabeláž, vrtací korunkové vrtáky a návod.

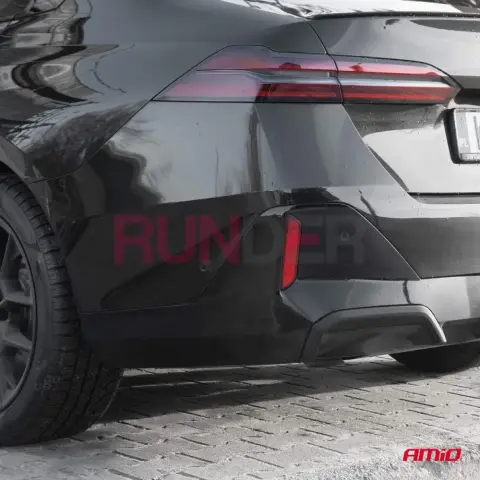

• Senzory s plochým límcem — estetické a snadno montovatelné; možnost lakování 1–2 vrstvami (vlastní úpravy).

• Vodotěsné provedení senzorů — odolné vůči dešti, sněhu a náročným povětrnostním podmínkám.

• Univerzální použití — vhodné do většiny osobních aut; prodlužovací vodiče dostupné pro dodávky a speciální aplikace.

Technické parametry

• Napájení: 12 V DC

• Spotřeba: < 4 W

• Frekvence práce: 40 kHz (ultrazvuk)

• Detekční rozsah: 2,5 m – 0,3 m

• Přesnost měření: ± 5 cm

• Délka kabelů ze senzorů: 2,2 m

• Délka kabelu k displeji: 5,0 m

• Provozní teplota: -30 °C … +55 °C

• Indikace vzdálenosti: grafická 3D indikace + číselná + zvukový alarm

• Průměr montážního otvoru (senzor): 16,5 mm

Obsah balení

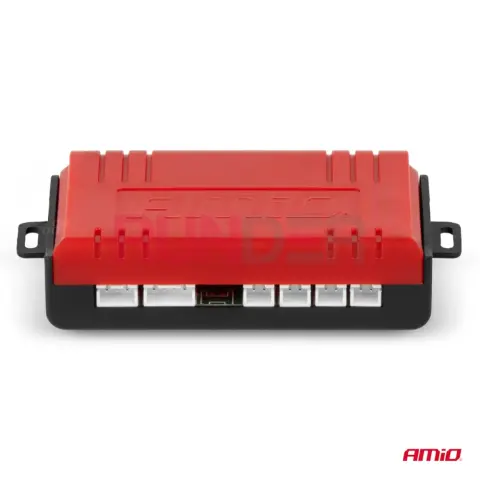

• centrální řídicí jednotka

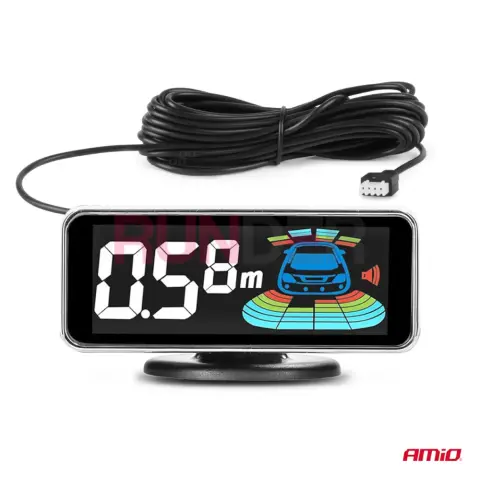

• LED-GRAF 3D displej

• 4 × černé vnítřní senzory ø 16,5 mm

• kompletní kabeláž

• vrtací korunky / montážní vrták

• instrukce k instalaci

Použití a výhody

• výrazně zlepšuje bezpečnost při couvání a parkování v městském prostředí i na stísněných místech

• předchází nárazům a odřeninám karoserie — ušetří čas a peníze za opravy

• automatická aktivace a jednoduché ovládání — systém funguje bez zbytečného nastavování

• možnost umístit senzory vpředu nebo vzadu podle potřeb vozidla (flexibilita montáže)

Instalace a údržba

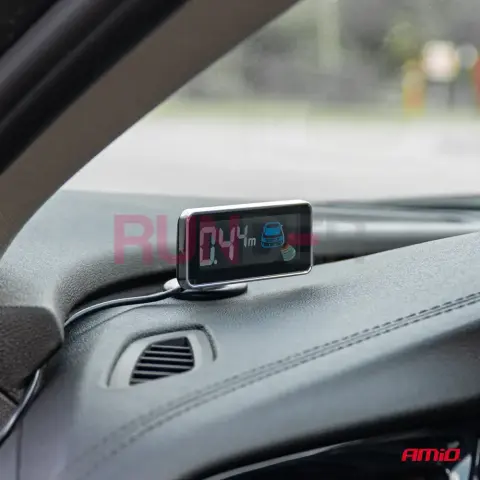

• vyvrtejte otvory dle dodané šablony a nasaďte senzory; připojte kabely do centrální jednotky; displej umístěte tak, aby byl dobře viditelný.

• přední senzory: připojení k obvodu brzdových světel; po sešlápnutí brzdy jsou aktivní 15 s.

• zadní senzory: připojení na zpětné světlo — automatické zapnutí při zpátečce.

• pravidelné čištění senzorů a displeje od nečistot; kontrola konektorů po mytí nebo zimním provozu.

• je-li potřeba, k senzoru přidejte ochrannou manžetu proti ostrým hranám; při lakování senzoru dodržte doporučené 1–2 vrstvy.

Proč si vybrat AMIO LED-GRAF 3D

• Přehledné 3D grafické zobrazení vzdálenosti spolu s akustickým varováním — řidič získá okamžitou a intuitivní informaci.

• Kvalitní, vodotěsné senzory s plochým límcem a možností lakování pro bezproblémovou integraci do designu vozidla.

• Kompletní montážní set včetně vrtacích nástrojů a kabelů — okamžitá instalace bez nutnosti dokupování doplňků.

• Univerzálnost a spolehlivost — vhodný pro běžné i náročné provozní podmínky.

Upozornění: systém slouží jako asistenční prostředek a nenahrazuje pozornost řidiče. Před každým manévrem doporučujeme vizuálně zkontrolovat prostor.
