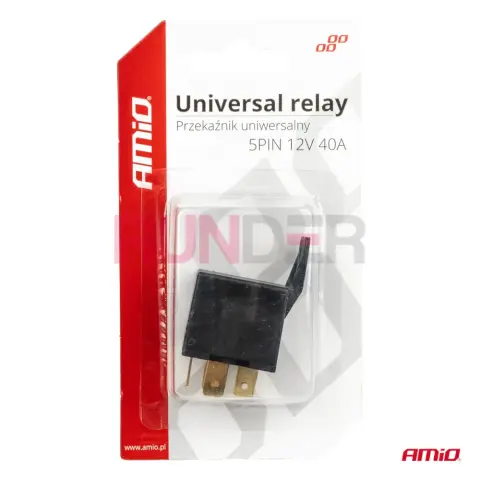

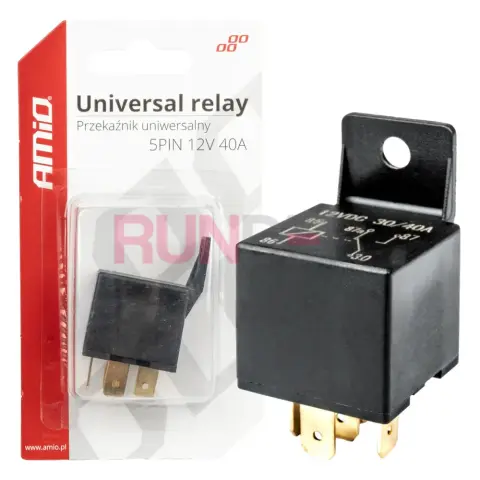

AMIO Univerzální relé 5PIN 12V 40A

AMIO relé je univerzální automobilový spínač určený pro řízení spotřebičů s napětím 12 V a proudovým odběrem do 40 A. Vhodné pro spínání světel, ventilátorů, čerpadel, autoalarmů, blokád zapalování a dalších obvodů v autě. Relé má vestavěný montážní úchyt, kvalitní materiály a precizní zpracování pro dlouhodobý a bezpečný provoz.

Klíčové vlastnosti

• Napájení: 12 V DC

• Max. proud spínání: 40 A

• Počet pinů: 5 (5PIN) — univerzální SPDT relé (časté použití jako NO/NC)

• Odpor cívky: 82 Ω

• Šířka konektorů: 6,3 mm (typické ploché dutinky)

• Rozměry: 28,5 × 28,5 × 25 mm

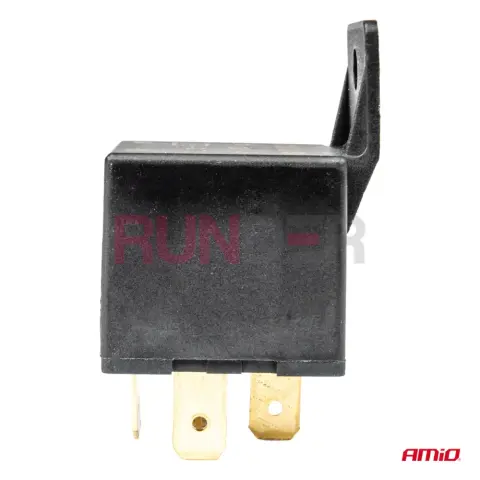

• Montáž: vestavěný montážní otvor / úchyt pro jednoduché upevnění

• Obsah balení: 1 × relé

Technické parametry (souhrn)

• Typ: univerzální 5PIN relé 12 V / 40 A

• Cívka: 82 Ω

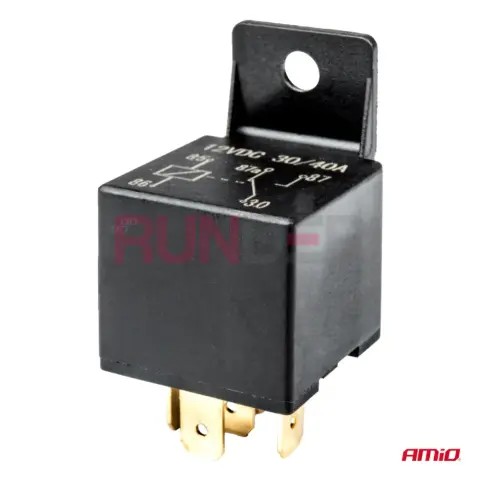

• Kontakt: 30 (společný), 87 (NO), 87a (NC), 85/86 (cívka) — ověřte zapojení podle označení v relé

Použití / doporučené aplikace

• Spínání dálkových světel, mlhovek a doplňkového osvětlení

• Ovládání palivového čerpadla, ventilátorů chladiče, sirén a relé pro alarmy

• Blokáda zapalování / řízení přídavných obvodů v autě, motocyklu nebo v lodích

• Použití v dílnách a při opravách elektrických systémů vozidla

Návod na instalaci (stručně)

1. Před montáží odpojte baterii vozidla.

2. Ověřte označení pinů na pouzdře relé (30, 85, 86, 87, 87a) a zkontrolujte kompatibilitu se zapojením v autě.

3. Zapojte vodiče: 85/86 na cívku (ovládání), 30 jako společný kontakt napájení, 87 pro NO (spínaný výstup) a 87a pro NC (uzavřený při neaktivovaném relé), pokud je potřeba.

4. Upevněte relé pomocí vestavěného úchytu a otřete vodivé plochy.

5. Připojte baterii a otestujte funkci.

Proč si vybrat AMIO relé 5PIN 12V 40A

• Univerzální využití pro širokou škálu automobilových aplikací

• Vestavěný montážní úchyt pro snadnou a pevnou instalaci

• Kvalitní materiály a přesné kontakty pro spolehlivý přenos proudu až do 40 A

• Kompatibilní s běžnými 6,3 mm konektory pro snadné napojení v dílně i doma

Upozornění

• Před zapojením vždy ověřte funkci kontaktů relé podle schématu – pinout může mít odlišné uspořádání v závislosti na výrobci.

• Při práci s elektřinou dodržujte bezpečnostní předpisy a při nejasnostech konzultujte s odborníkem.

• Relé je určeno pro 12 V DC obvody; nevystavujte ho trvale nadměrnému proudu (>40 A) bez vhodné pojistky.
