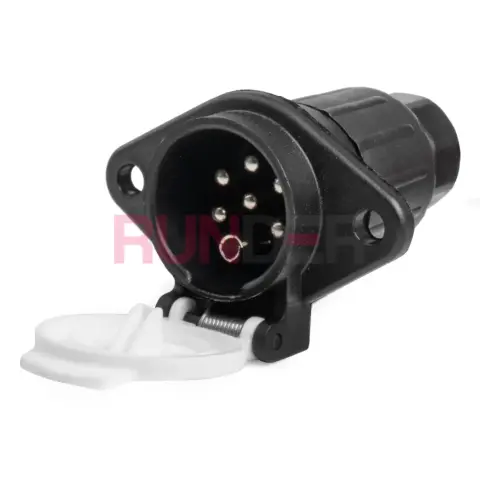

AMIO Zásuvka tažného zařízení 24V S-type

AMIO 7-pin zásuvka typ S (24 V) je odolné a spolehlivé řešení pro trvalé propojení tahače a přívěsu v 24voltových soustavách. Navržena pro náročné podmínky provozu, zajišťuje pevné elektrické spojení pro osvětlení, směrovky, brzdové a další pomocné obvody přívěsu. Robustní provedení a kvalitní kontakty zaručují dlouhodobý bezporuchový provoz v profesionálních i soukromých aplikacích.

Hlavní vlastnosti

• Standard 7 PIN, typ S — běžné řešení pro 24voltové tažné soustavy.

• Navrženo pro 24 V — kompatibilní s návěsy, přívěsy a těžkými vozidly.

• Odolné pouzdro z pevného plastu (nebo podle verze kovové) odolné vůči nárazům a povětrnostním vlivům.

• Kovové kontakty — spolehlivý elektrický kontakt s dobrým vedením proudu.

• Ochranná krytka / klapka — chrání kontakty proti vodě a znečištění, zabraňuje náhodnému otevření.

• Zadní vstup kabelu a montážní otvory — jednoduchá montáž a bezpečné uchycení k vozidlu.

• Šroubové připojení vodičů pro rychlé a pevné zapojení bez speciálních nástrojů.

Technické parametry (typické)

• Typ: zásuvka 7-PIN, typ S

• Provozní napětí: 24 V

• Spojení: šroubové svorky (pevné uchycení vodičů)

• Kontakty: kovové, odolné proti korozi

• Ochrana: kryt/klapka proti vniknutí vody a nečistot

• Konstrukce: odolné venkovní provedení vhodné do exteriéru

Použití / doporučené aplikace

• Trvalé propojení tahače a návěsu/přívěsu (osvětlení, směrovky, brzdová světla, couvací světlo a další obvody).

• Určeno pro návěsy, přívěsy s velkou nosností, kamiony, autolawety, pracovní stroje a karavany s 24 V soustavou.

• Vhodné do exteriéru i při průmyslovém nasazení díky odolnému provedení.

Návod k instalaci

1. Odpojte baterii vozidla před zahájením montáže.

2. Připravte a odizolujte konce vodičů podle potřeby.

3. Vložte vodiče zadním vstupem a pevně je dotáhněte do šroubových svorek podle standardní pin-schémy.

4. Použijte těsnicí manžetu a upevněte kryt, abyste zabránili vniknutí vody.

5. Namontujte zásuvku přes předpřipravené montážní otvory a ověřte pevnost upevnění.

6. Po zapojení otestujte správnou funkci všech světelných okruhů.

7. Pro ochranu kontaktů doporučujeme použít dielectric grease (kontaktní vazelínu).

Proč si vybrat AMIO 7-PIN zásuvku (typ S)

• Navržena pro těžké nasazení — odolná konstrukce a kvalitní kontakty zajistí spolehlivé propojení i v náročném prostředí.

• Jednoduchá montáž se šroubovým připojením a zadním vstupem pro kabel.

• Ochrana proti povětrnostním vlivům díky krytce a použití materiálů vhodných do exteriéru.

Upozornění a skladování

• Před montáží vždy ověřte pin-schému vašeho vozidla a přívěsu, abyste předešli nesprávnému zapojení.

• Nepoužívejte zásuvku s poškozenými kontakty nebo prasklým pouzdrem — vyměnit za nový díl.

• Skladujte v suchu; chraňte před agresivními chemikáliemi a dlouhodobým vystavením slané vodě.

• Při práci používejte ochranné rukavice a dodržujte bezpečnostní postupy při manipulaci s elektrickými obvody.

• Likvidujte podle místních předpisů při ukončení životnosti.
