Popis:

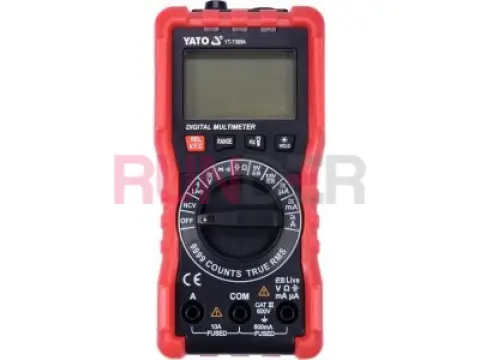

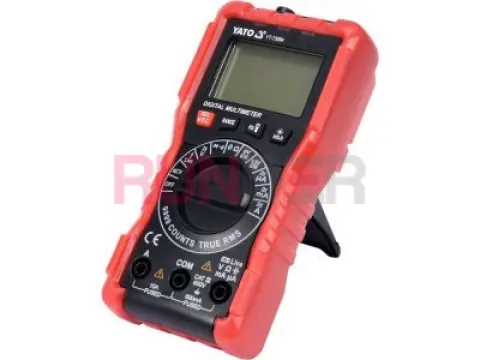

• Univerzální měřič YT-73094 s funkcí TRUE RMS a automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření.
• Doplňkovou a užitečnou možností je možnost bezkontaktní detekce střídavého napětí, jakož i detekce fázového vodiče přes izolaci.
• Pomocí testu baterie 1,5V a 9V můžeme zkontrolovat napětí testované baterie při zátěži, což pomůže posoudit její stav a vyloučit nebo potvrdit potřebu výměny.

Základní měření:

• Měření střídavého napětí: AC 0-600 V, TRUE RMS + VFC
• Měření stejnosměrného napětí: DC 0-600 V
• Měření střídavého proudu: AC 0-10 A, TRUE RMS + VFC
• Měření stejnosměrného proudu: DC 0-10 A
• měření odporu: 0-9,999 MΩ
• test diody: I ​​F 1 mA, U R 3,3 V
• test kontinuity obvodu: 0-30 Ω

Dodatečná měření:

• měření kapacity kondenzátoru: 0-99,99 mF
• Měření frekvence: 0-60kHz
• bezkontaktní detekce střídavého napětí: NCV
• Test 1,5 V baterie s odporem zátěže cca 30 Ω
• Test baterie 9 V s odporem zátěže cca 300 Ω

Přesnost měření:

Příklad určení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235 V

• přesnost měření měřicího přístroje YT-73094 pro tento rozsah je: ±(1,2% + 3), rozlišení 0,1V
• Vzorec výpočtu chyby měření: (výsledek měření x 1,2 %) + 3 x rozlišení
• výpočet: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235 V = 235 ± 3,12 V

• výsledek s přihlédnutím k chybě měření na indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,114 V
• výsledek s přihlédnutím k chybě měření na indikaci měření střídavého proudu: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

Vestavěné funkce:

• TRUE RMS - měřič s touto funkcí vypočítá skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusoidy v několika časových intervalech → poté výsledky měření umocní → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusoidu nebo pravoúhlou vlnu.
• NCV - bezkontaktní detekce střídavého napětí pomocí indukční metody. Měřič detekuje přítomnost napětí v izolovaném vodiči a může také indikovat fázový vodič
• VFC - dolní propust. Funkce se využívá například při měření výstupního napětí regulátoru elektromotoru, který využívá změnu frekvence a napětí k řízení otáček motoru (VFD regulátory). Po aktivaci funkce měřič filtruje vysokofrekvenční rušení, například ze signálu PWM, a ponechává pouze nízkou frekvenci. Díky tomu filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru
• Test baterie 1,5 a 9 V - měřič během testu odebírá z baterie malý proud, díky čemuž získáme 100% informací potřebných k posouzení, zda daný zdroj energie bude schopen napájet naše zařízení. Pro úplnou informaci se vyplatí nejprve změřit stejnosměrné napětí a poté výsledek porovnat s hodnotou z testu baterie. Příliš velký pokles nebo nízké napětí je jasným signálem, že je třeba vyměnit zdroj energie
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřicího přístroje s manuální změnou rozsahu pomocí knoflíku by se měření měla provádět postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek – jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a multimetr automaticky najde optimální rozsah. Standardně se multimetr spustí v režimu AUTO
• RANGE - manuální změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných komponent se známou hodnotou, například série rezistorů. Manuální nastavení rozsahu výrazně zkrátí čas takových měření
• SEL - změna režimu měření, například z měření střídavého na stejnosměrné napětí
• DATA HOLD - udržování aktuálně naměřené hodnoty na displeji

Další informace:

• LCD displej, maximální zobrazený výsledek: 9999
• podsvícení obrazovky a funkce svítilny
• zvukový signál v testu kontinuity pro odpor pod 30 Ω
• automatické přepnutí testu diod na test kontinuity při odporu obvodu pod 50 Ω (není možné nastavit měřič pouze na test diod)
• včetně měřicích sond
• provedení s ochranou proti přetížení
• ABS plastové pouzdro + tzv. pouzdro, tj. gumové pouzdro chránící měřidlo před mechanickým poškozením
• automatické vypnutí měřiče
• indikátor slabé baterie
• napájení: dvě 1,5 V (AAA) baterie
