Popis produktu

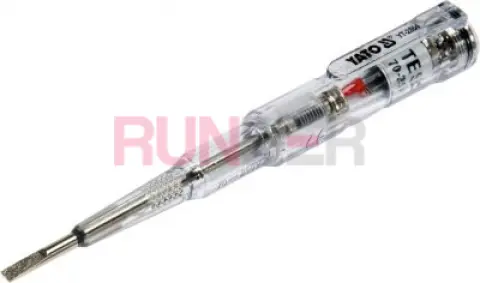

• Tester napětí YT-2864 umožňuje detekci střídavého napětí, například v zásuvce pro domácnost nebo na koncích kabelů, dvěma způsoby: kontaktem a indukcí.
• Tester umožňuje testovat i vodivost kabelu a zkontrolovat stav baterií nebo akumulátorů.
• Přítomnost napětí je signalizována rozsvícením diody umístěné uvnitř rukojeti.

FUNKCE VZORKOVAČE

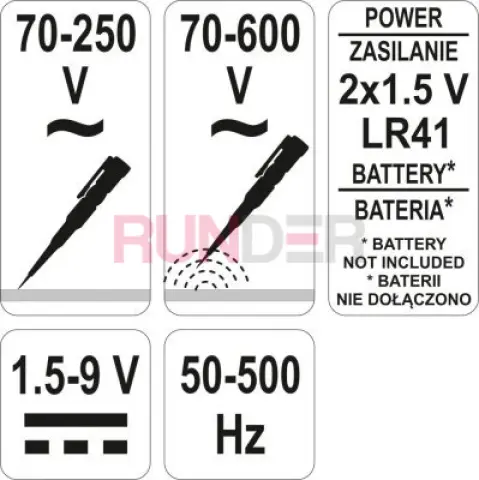

• Rozsah detekce střídavého napětí kontaktní metodou: 70-250V
• Rozsah detekce střídavého napětí indukční metodou: 70 - 600V
• kontrola stavu baterie kontaktní metodou: od 1,5 do 9V
• zkouška kontinuity kabelu pomocí kontaktní metody: 0 - 50 M Ω

TECHNICKÁ DATA:

• celková délka: 140 mm
• šířka čepele: 3,5 mm
• napájení: 2x1,5V; LR41

KONTAKTNÍ METODA

• Přiložte hrot na obvod pod napětím.
• Osvětlení LED indikuje tok elektrického proudu přes tento prvek.
• Při této metodě se nedoporučuje dotýkat se kontaktu v horní části rukojeti.
• Dotyk kontaktu nepředstavuje riziko úrazu elektrickým proudem, ale zvyšuje citlivost sondy a může zkreslit indikaci.

INDUKČNÍ METODA:

• Metoda umožňuje detekci střídavého napětí v izolovaném vodiči.
• Za tímto účelem chyťte tester za izolovanou část hrotu a přibližte kontakt na vrchní části rukojeti blíže k izolovanému drátu.
• Osvětlení LED diody znamená, že testovaný kabel je pod napětím.
• Citlivost metody můžete zvýšit uchopením testeru za neizolovanou část hrotu.
• Tato metoda také umožňuje „bezkontaktní“ detekci přerušení živého elektrického drátu.
• V místě přerušení tester přestane signalizovat přítomnost napětí.

ZKONTROLUJTE STAV BATERIE:

• Tester umožňuje zkontrolovat stav baterií nebo akumulátorů určených k napájení různých elektrických zařízení v rozsahu od 1,5V do 9V.
• Vložte hrot testeru na pól baterie označený „+“, dotkněte se kolíku v horní části rukojeti a poté se dotkněte pólu akumulátoru označeného „-“.
• Osvětlení diody znamená, že je baterie nebo akumulátor nabitý.
• Nepoužívejte tuto metodu k testování baterií nebo akumulátorů s vyšším jmenovitým napětím.
• Baterie a akumulátory připojené k elektrickému obvodu se nesmí testovat.

KONTROLA KONTINUITY KABELU:

• Kontinuitu kabelu zkontrolujeme přiložením hrotu na jeden konec kabelu, poté přidržením kontaktu v horní části rukojeti uchopte druhý konec kabelu. Rozsvícení LED indikuje kontinuitu testovaného kabelu.
• Touto metodou je zakázáno kontrolovat kontinuitu živých vodičů nebo v elektrickém obvodu.

Parametry:

• Rozměr [mm]: 140
• Frekvence [Hz]: 50-500
• Rozsah napětí [V]: 70-250 / 70-600
