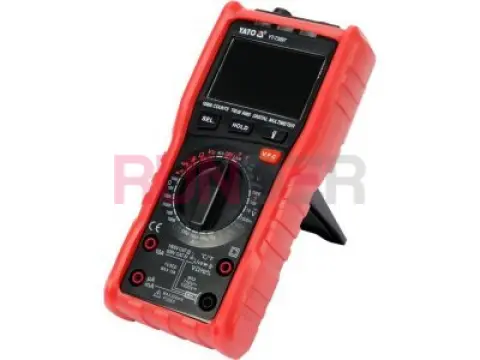

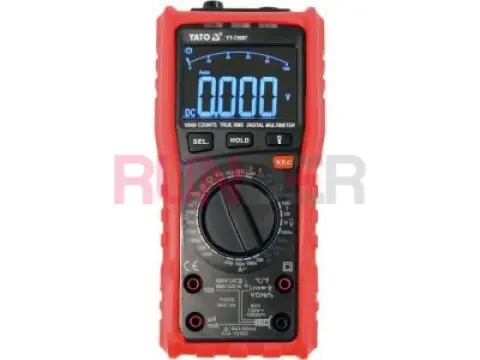

YT-73097 univerzální měřič s funkcí TRUE RMS unikátního designu s automatickým a manuálním rozsahem měření. Umožňuje provádět základní a pokročilá měření elektrických veličin. Velký multifunkční LCD displej umožňuje v některých režimech měření zobrazit dvě hodnoty současně, například napětí a frekvenci ze síťové zásuvky. Pouzdro je vybaveno červeným gumovým pouzdrem s vyhrazenými místy pro měřicí sondy, díky čemuž vám měřicí přístroj jen tak snadno nevyklouzne z rukou a minimalizuje riziko poškození při pádu. Moderní design desky a speciální software znamenají nejen rychlost, přesnost a opakovatelnost indikací, ale i zvýšenou úroveň bezpečnosti, o čemž svědčí získání certifikace CAT IV až do 600V.

Základní měření:

• Měření střídavého napětí: AC 0-750 V, TRUE RMS + VFC
• Měření stejnosměrného napětí: DC 0-1000 V
• měření střídavého proudu: AC 0-10 A, TRUE RMS
• Měření stejnosměrného proudu: DC 0-10 A
• měření odporu: 0-99,99 MΩ
• test diody: I ​​F 1mA, U R 3, 2V
• test kontinuity obvodu: 0-30 Ω

Dodatečná měření:

• měření kapacity kondenzátoru: 0-99,99 mF
• měření frekvence: 0-9 999 Mhz
• měření faktoru plnění: 1-99%
• měření teploty: -20 až 1000°C
• bezkontaktní detekce střídavého napětí: NCV

Přesnost měření:

Příklad určení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235 V

• přesnost měření měřicího přístroje YT-73097 pro tento rozsah je: ±(1,0% + 5), rozlišení 0,1V
• Vzorec výpočtu chyby měření: (výsledek měření x 1,0 %) + 5 x rozlišení
• výpočet: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235 V = 235 ± 2,85 V

• výsledek s přihlédnutím k chybě měření na indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,09 V
• výsledek s přihlédnutím k chybě měření na indikaci měření střídavého proudu: 8 A = 8 ± 0,15 A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

Vestavěné funkce:

• TRUE RMS - měřič s touto funkcí vypočítá skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusoidy v několika časových intervalech → poté výsledky měření umocní → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusoidu nebo pravoúhlou vlnu.
• NCV - bezkontaktní detekce střídavého napětí pomocí indukční metody. Měřič zjišťuje přítomnost napětí v izolovaném vodiči pomocí snímače NCV na přední straně zařízení
• LIVE - test přítomnosti fáze pomocí jedné z měřicích sond. Umožňuje vám zkontrolovat, který z otvorů v elektrické zásuvce obsahuje fázi. Vložte měřicí sondu do otvoru, pokud je fáze detekována, na displeji se zobrazí nápis LIVE
• VFC - dolnopropustný filtr. Funkce se využívá například při měření výstupního napětí regulátoru elektromotoru, který využívá změnu frekvence a napětí k řízení otáček motoru (VFD regulátory). Po aktivaci funkce měřič filtruje vysokofrekvenční rušení, například ze signálu PWM, a ponechává pouze nízkou frekvenci. Díky tomu filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřicího přístroje s manuální změnou rozsahu pomocí knoflíku by se měření měla provádět postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek – jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a glukometr automaticky najde optimální rozsah. Měřič YT-73097 je unikátní design, protože kromě automatických režimů měření nabízí i měření základních elektrických veličin na rozsazích nastavených manuálně pomocí knoflíku, čímž spojuje výhody obou řešení. Pokud známe přibližnou hodnotu měření a nastavíme vhodný rozsah, získáme na rychlosti indikací
• SEL - změna režimu měření, například z měření střídavého na stejnosměrné napětí
• HOLD - ponechání aktuálně naměřené hodnoty na displeji
• TORCH - Na přední straně přístroje je dioda pro osvětlení pracovní plochy, kterou lze zapínat a vypínat tímto tlačítkem

Další informace:

• LCD displej, maximální zobrazený výsledek: 9999
• zvukový a světelný signál při zkoušce kontinuity na odpor pod 30 Ω
• automatický režim pro testy diody a obvodu, v tomto nastavení měřič sám zjistí, zda se jedná o diodu nebo obvod s nízkým odporem
• možnost samostatného zapnutí testu diody a testu spojitosti pomocí tlačítka SEL, v nastavení testu spojitosti okamžitě zazní bzučák

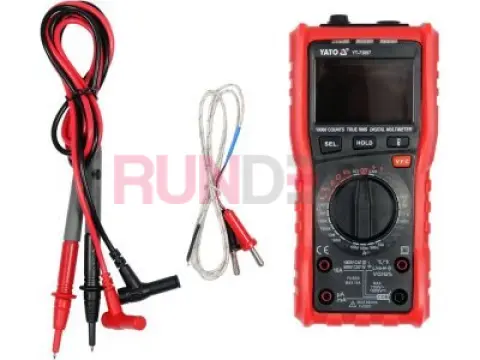

• Sada obsahuje měřicí sondy o délce 15 cm
• délka kabelu se sondami: 110 cm
• průměr drátu s izolací: 3,5 mm
• provedení s ochranou proti přetížení a ochranou pro měření proudu i napětí
• alarm vypálené pojistky
• alarm při zasunutí měřicí sondy do nesprávné zásuvky, např. pokud po zapnutí měřicího přístroje nastavíme měření napětí a zasuneme měřicí sondu do zásuvky pro měření proudu, na displeji se zobrazí nápis LEAD
• Pouzdro z ABS plastu
• automatické vypnutí měřiče po 10 minutách nečinnosti
• indikátor slabé baterie
• napájení: dvě 1,5 V (AA) baterie
